Dotyková sonda TP1-IR-PH COMBO
Bezdrátová sonda s CS16 a dotekem, kabel přijímače v ohebné hadici
€1145
Klíčové parametry
- Princip měření
- Kinematické tříbodové ústrojí
- Opakovaná přesnost (dotek L30 mm)
- 0,005 mm
- Měřicí směr
- ±X, ±Y, -Z
- Měřicí síla XY / Z (dotek L30 mm)
- 2 N / 6 N
- Maximální výchylka XY / Z
- ±10° / 4,5 mm
- Maximální měřicí rychlost
- 2 m/min
Popis
Bezdrátová dotyková sonda TP1-IR slouží k přesnému ustavení obrobků a měření nástrojů na CNC obráběcích strojích nebo jako přesný koncový spínač v automatizaci. Přenos signálu mezi sondou a přijímačem je realizován infračerveným světlem.

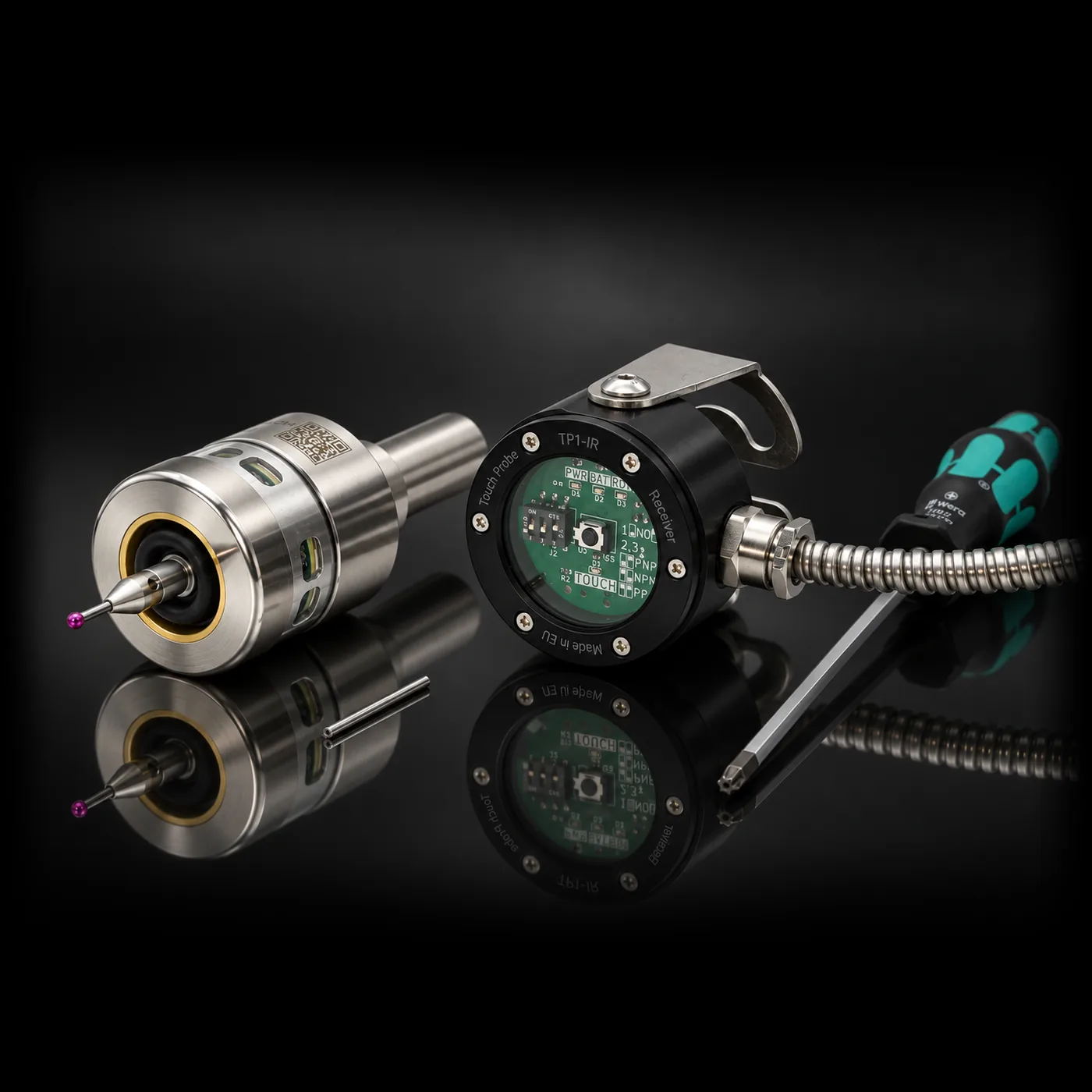

U provedení PH je kabel přijímače chráněný ohebnou hadicí. Sada COMBO obsahuje kromě sondy také upínací stopku CS16 a rubínový dotek M4 D3×20 a dodává se jako vycentrovaná sestava, kterou lze ihned instalovat do vřetena stroje bez seřizování.
Součást dodávky

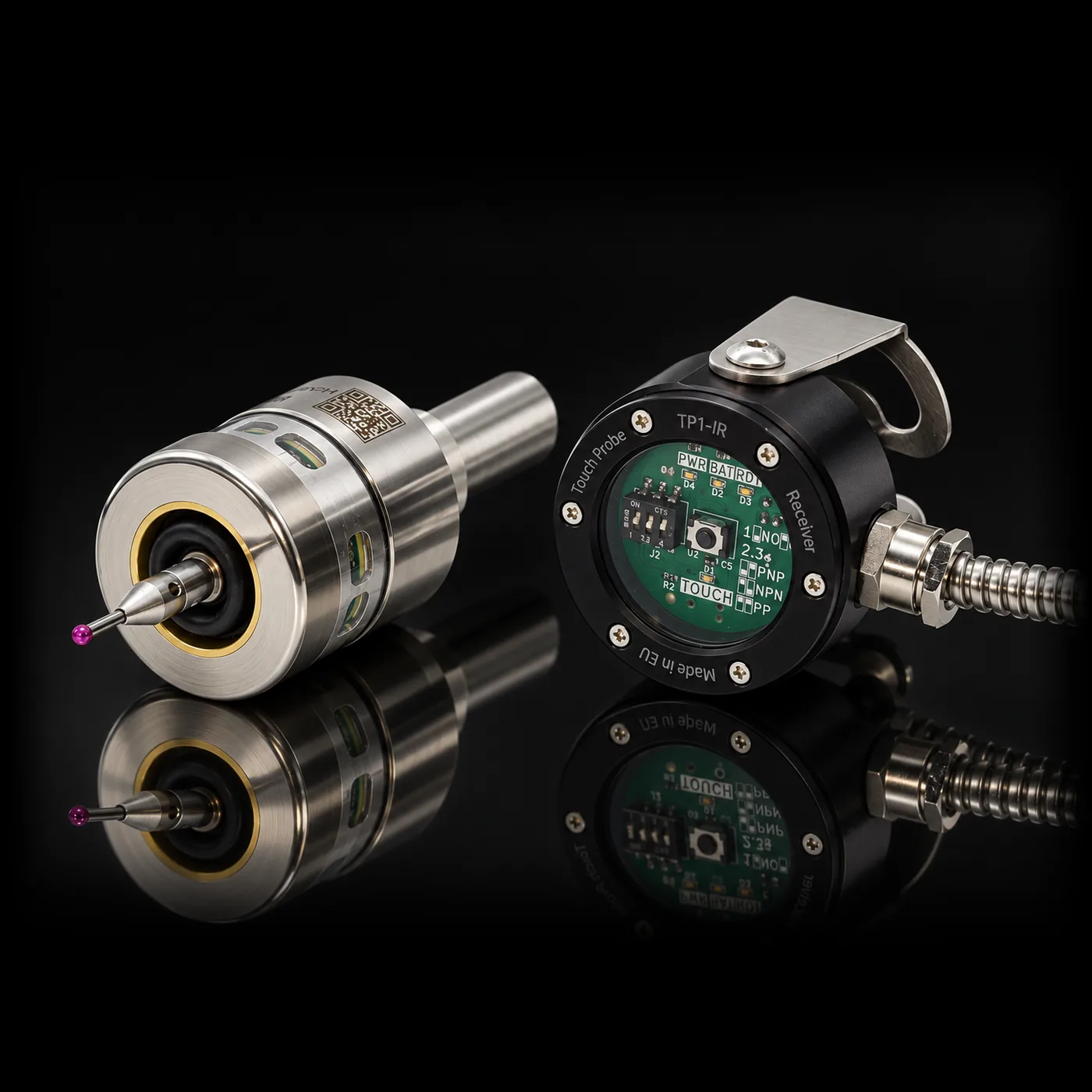

1× Dotyková sonda TP1-IR (vysílač)
Kinematické tříbodové ústrojí, opakovaná přesnost 0,005 mm, krytí IP65
1× Přijímač TP1-IR-PH s držákem
Kabel 5 m chráněný ohebnou hadicí, 4 × 0,25 mm², výstupní signály Touch a Ready
1× Baterie SAFT LS14250
Lithiová 3,6 V / 1,2 Ah, ≈ 800 dní v pohotovostním režimu
1× Upínací stopka CS16
Pro upnutí sondy do vřetena stroje, se 4 centrovacími šrouby M6 v límci
1× Rubínový dotek M4 D3×20
Rubínová kulička Ø3 mm, délka 20 mm, závit M4
1× Seřizovací nářadí
Pro vycentrování doteku a seřízení sondy
Základová deska BP58 pro upnutí sondy na stůl stroje se objednává samostatně.
Zapojení
Nastavuje se přepínačem na desce plošného spoje přijímače, kde je význam přepínačů i vyobrazen.
Časování výstupních signálů
Provozní nastavení
Sonda má dva režimy: pohotovostní a provozní. Vychýlení doteku ji probudí do provozního režimu a aktivuje signál READY; po nastavené době nečinnosti se vrátí do pohotovostního.
P1
Střída PWM signálu IR LED
Vyzařovaný výkon podle vzdálenosti od přijímače. Vyšší střída zkracuje životnost baterie; údaje o dosahu a životnosti platí pro tovární hodnotu.
- 10 %P1 = 1
- 20 %Z výrobyP1 = 2
- 30 %P1 = 3
- 40 %P1 = 4
- 50 %P1 = 5
P2
Přechod do pohotovostního režimu
Doba nečinnosti od posledního vychýlení, než sonda usne. V pohotovostním režimu nevysílá a READY je neaktivní.
- 1 minZ výrobyP2 = 1
- 2 minP2 = 2
- 10 minP2 = 3
- 20 minP2 = 4
