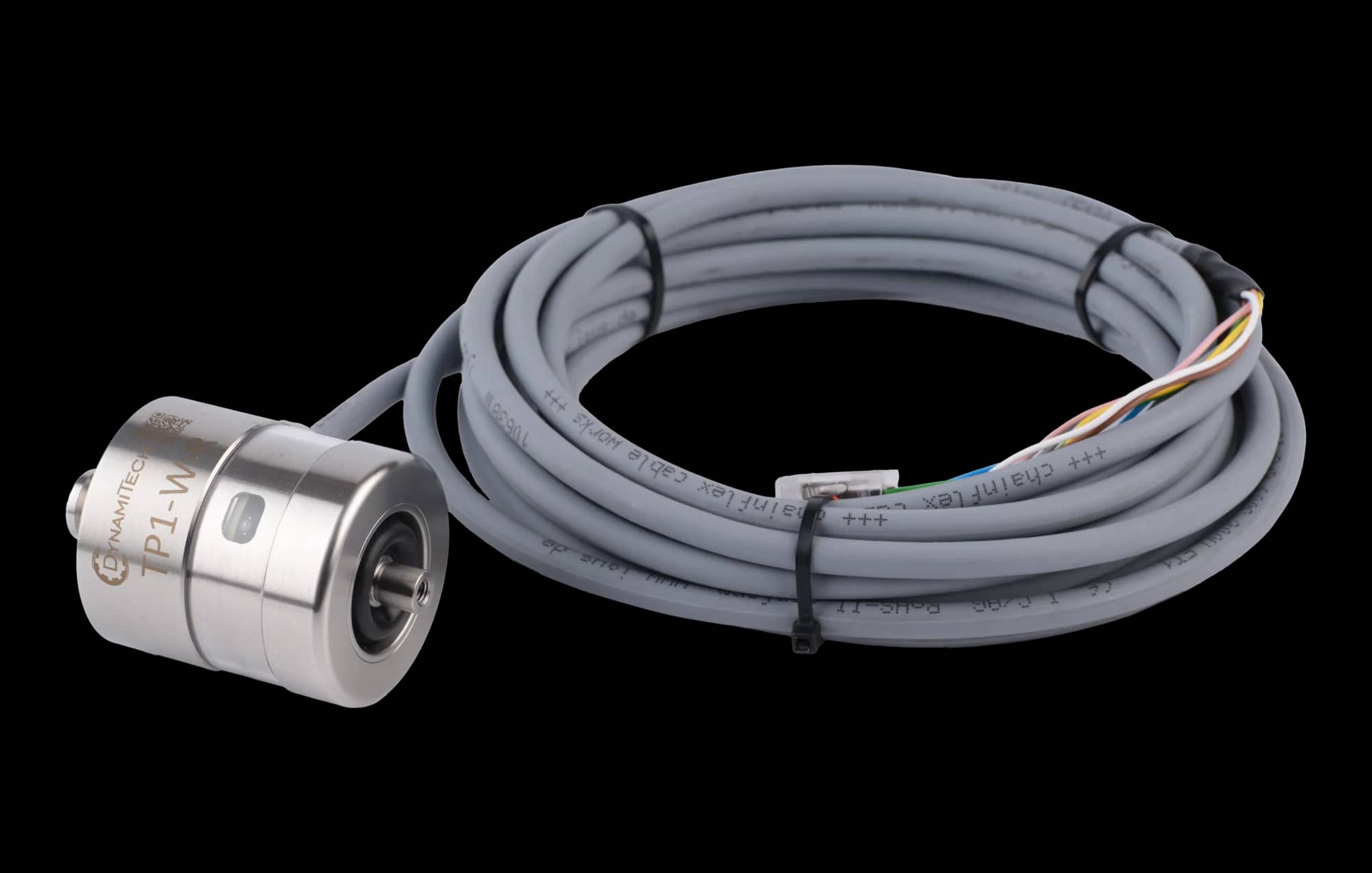

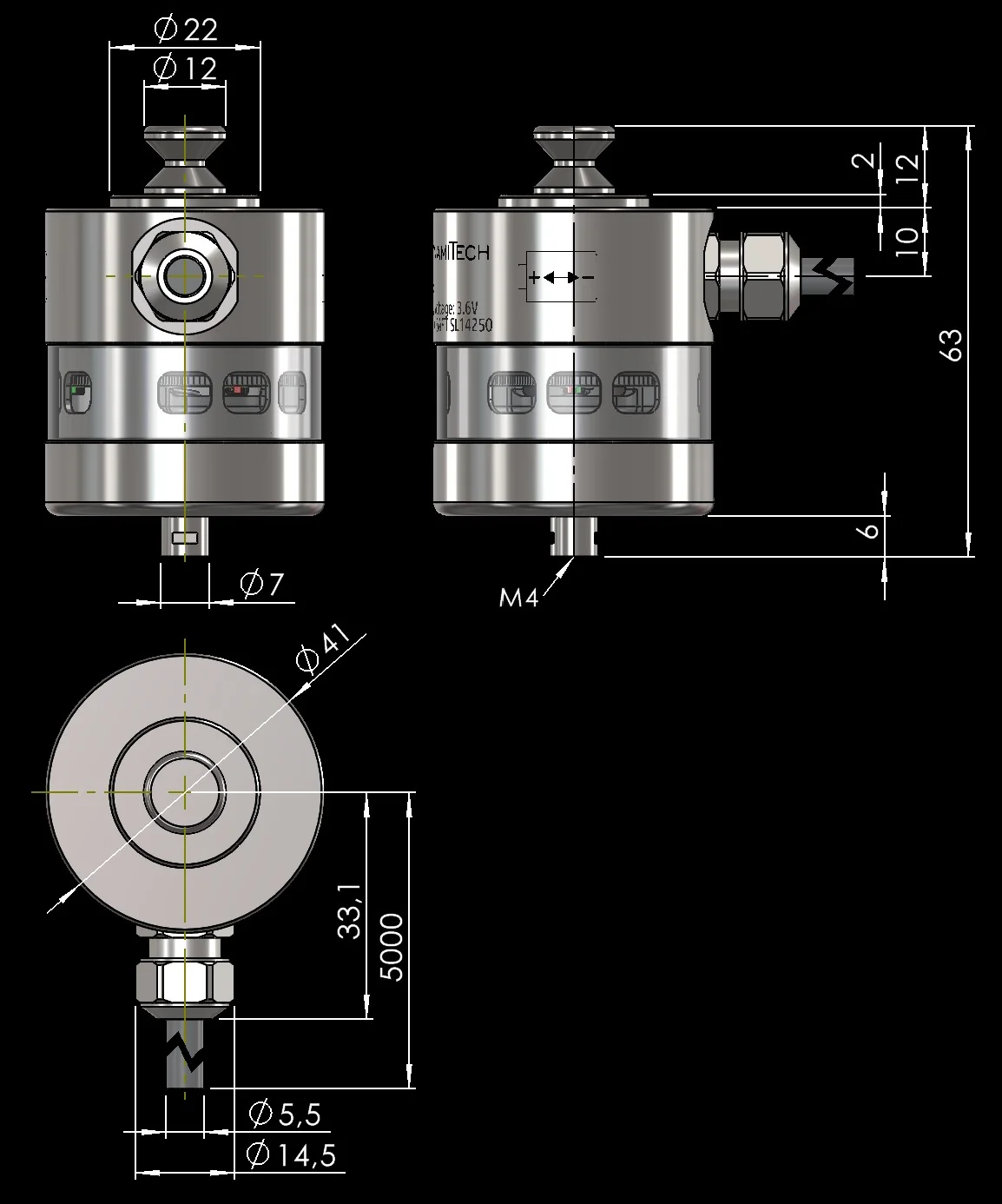

Dotyková sonda TP1-W-R
Dotyková sonda s radiálně vyvedeným kabelem
€780Skladem
Klíčové parametry
- Princip měření
- Kinematické tříbodové uložení
- Opakovaná přesnost (dotek L30 mm)
- 0,005 mm
- Měřicí směr
- ±X, ±Y, -Z
- Měřicí síla XY / Z (dotek L30 mm)
- 2 N / 6 N
- Maximální výchylka XY / Z
- ±10° / 4,5 mm
- Maximální měřicí rychlost
- 2 m/min
Popis
Dotyková sonda TP1-W-R slouží k přesnému ustavení obrobků a měření nástrojů na CNC obráběcích strojích nebo jako přesný koncový spínač v automatizaci. Kabel je u tohoto typu vyveden radiálně. Sondu je možné osadit libovolným dotykovým hrotem se závitem M4. Pro instalaci dotykové sondy TP1 do vřetena stroje (použití jako obrobková sonda) je nutné dokoupit upínací stopku CS16 (Clamping Shank CS16), která umožní přesné vycentrování doteku při otáčení vřetena stroje. Pro upnutí dotykové sondy TP1 na stůl stroje (použití jako nástrojová sonda) je k dispozici základová deska BP58 (Base plate BP58). V případě nákupu dotykové sondy TP1 s upínací stopkou CS16, základovou deskou BP58 a libovolného dotykového hrotu obdržíte v zásilce kompletní vycentrovanou sestavu tak, abyste jí mohli ihned instalovat na stroj bez seřizování.
Součást dodávky
1× Dotyková sonda TP1-W-R
Kinematické tříbodové uložení, opakovaná přesnost 0,005 mm, krytí IP65
1× Připojovací kabel 5 m, radiální vývod
7 × 0,25 mm², výstupní signál Touch, napájení 5 – 24 VDC
1× Seřizovací nářadí
Pro vycentrování doteku a seřízení sondy
Dotek se závitem M4, upínací stopka CS16 a základová deska BP58 se objednávají samostatně.
Zapojení
Bez propojení
Nastavuje se propojením vodičů na konci kabelu dodanou rychlosvorkou PCT-414.
