Dotyková sonda TP1-IR
Bezdrátová dotyková sonda
€1095Skladem
Klíčové parametry
- Princip měření
- Kinematické tříbodové uložení
- Opakovaná přesnost (dotek L30 mm)
- 0,005 mm
- Měřicí směr
- ±X, ±Y, -Z
- Měřicí síla XY / Z (dotek L30 mm)
- 2 N / 6 N
- Maximální výchylka XY / Z
- ±10° / 4,5 mm
- Maximální měřicí rychlost
- 2 m/min
Popis

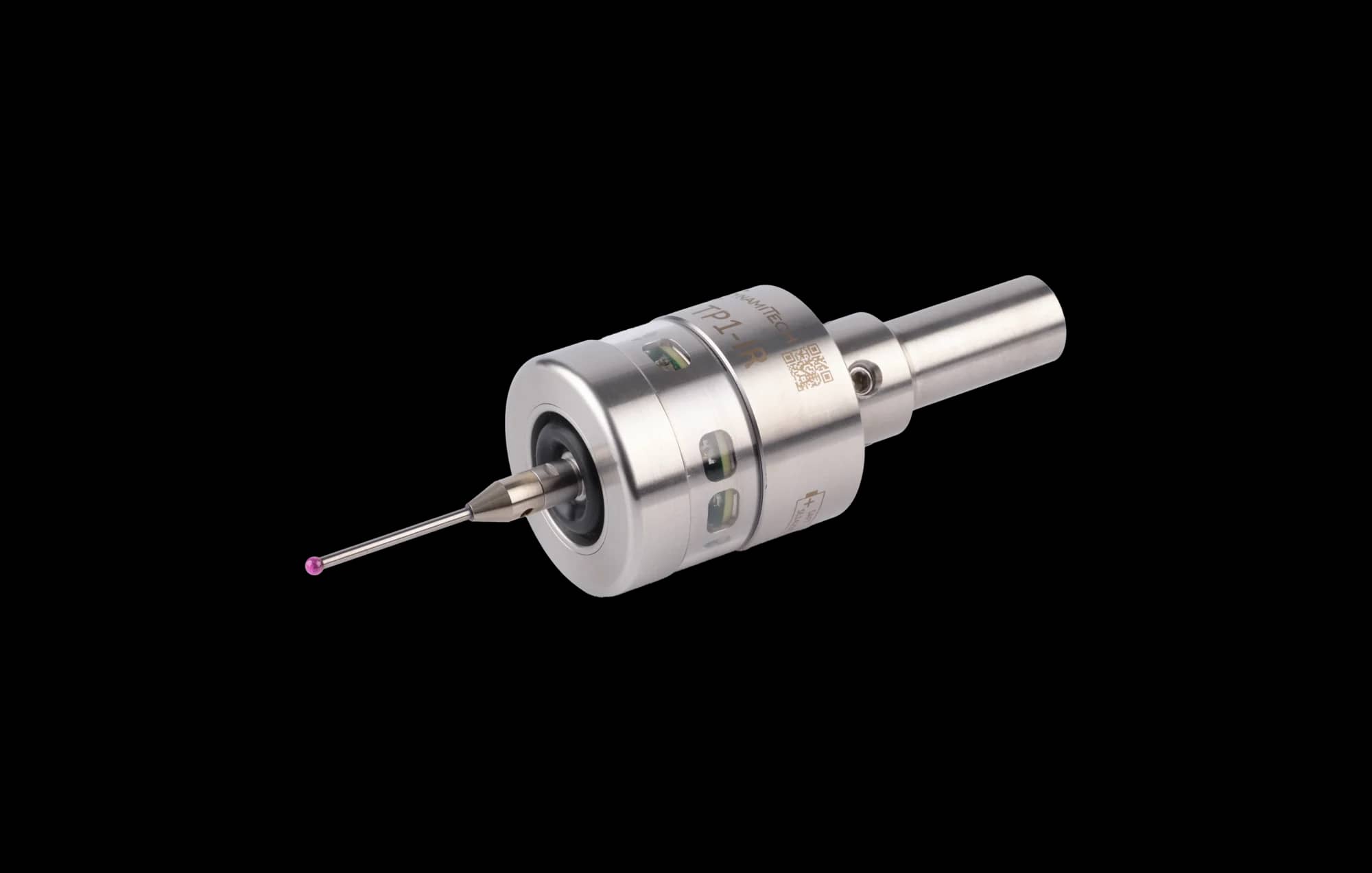

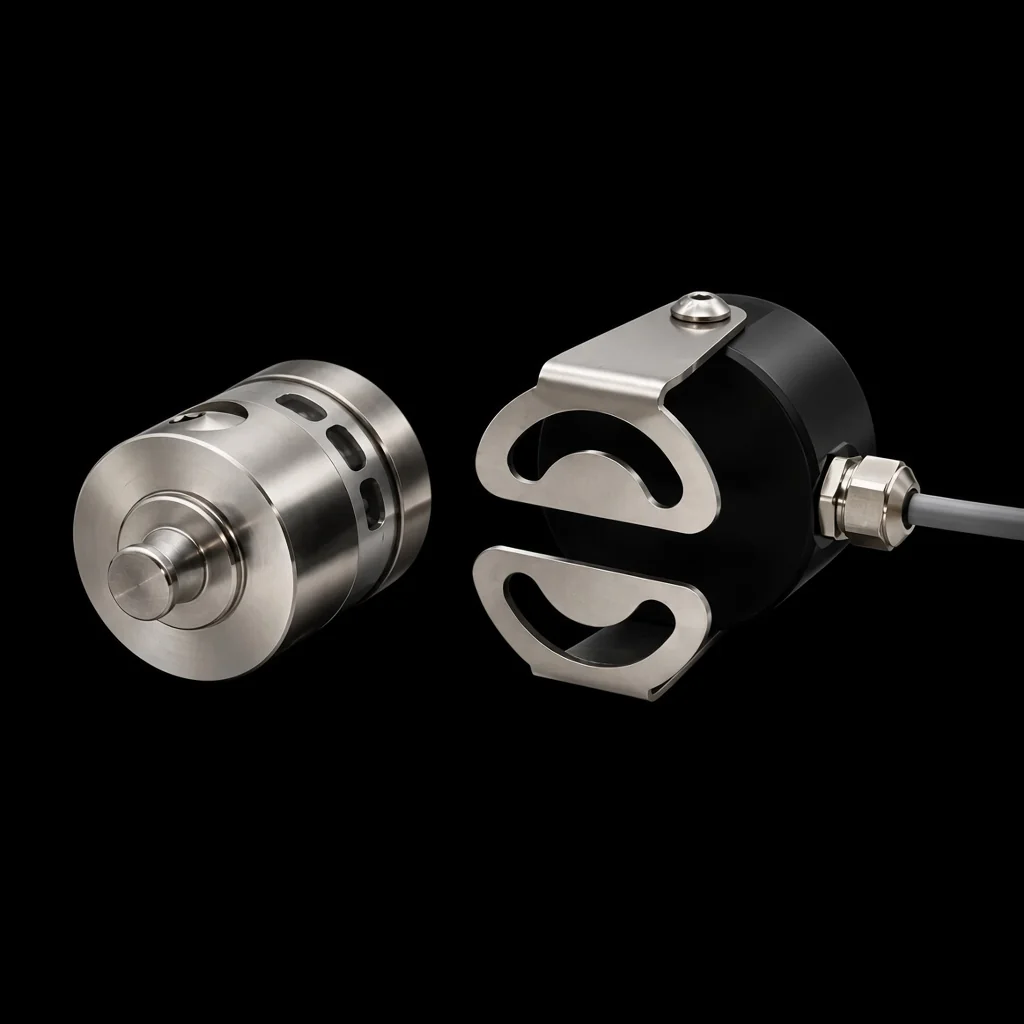

Bezdrátová dotyková sonda TP1-IR slouží k přesnému ustavení obrobků a měření nástrojů na CNC obráběcích strojích nebo jako přesný koncový spínač v automatizaci. Přenos signálu mezi sondou a přijímačem je realizován infračerveným světlem. Sondu je možné osadit libovolným dotykovým hrotem se závitem M4. Pro instalaci dotykové sondy TP1 do vřetena stroje (použití jako obrobková sonda) je nutné dokoupit upínací stopku CS16 (Clamping Shank CS16), která umožní přesné vycentrování doteku při otáčení vřetena stroje. Pro upnutí dotykové sondy TP1 na stůl stroje (použití jako nástrojová sonda) je k dispozici základová deska BP58 (Base plate BP58). V případě nákupu dotykové sondy TP1 s upínací stopkou CS16, základovou deskou BP58 a libovolného dotykového hrotu obdržíte v zásilce kompletní vycentrovanou sestavu tak, abyste jí mohli ihned instalovat na stroj bez seřizování.
Součást dodávky

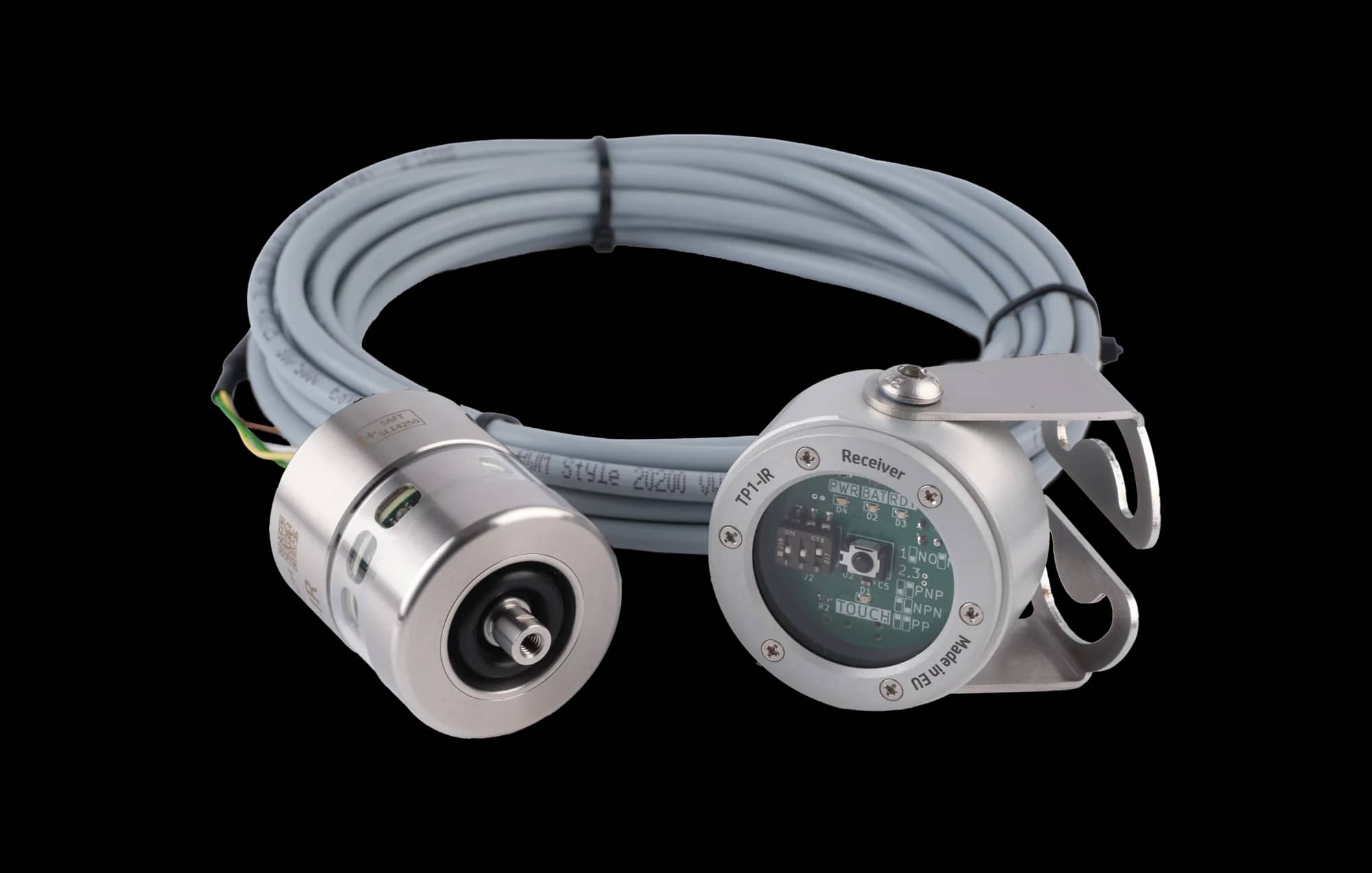

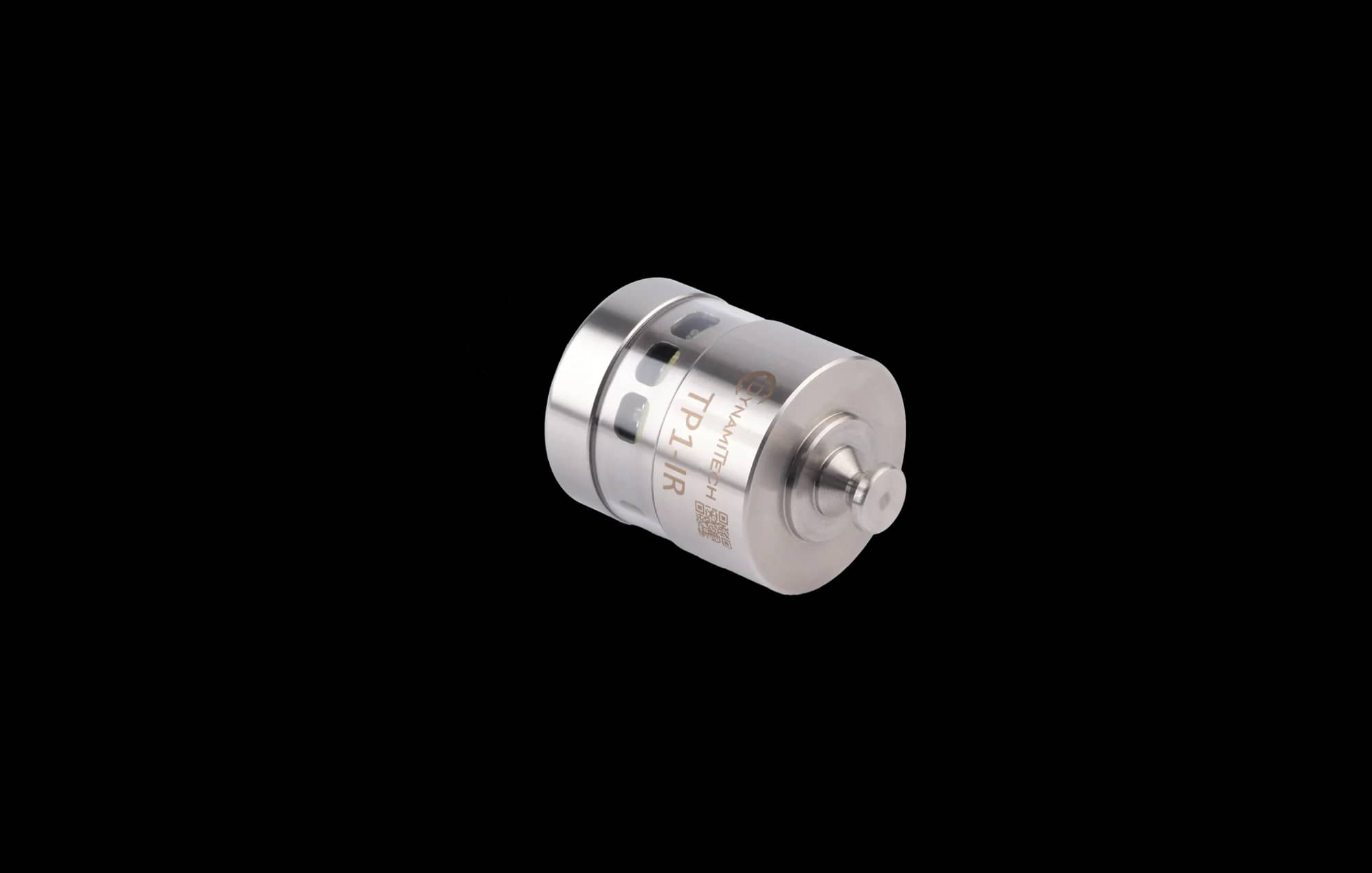

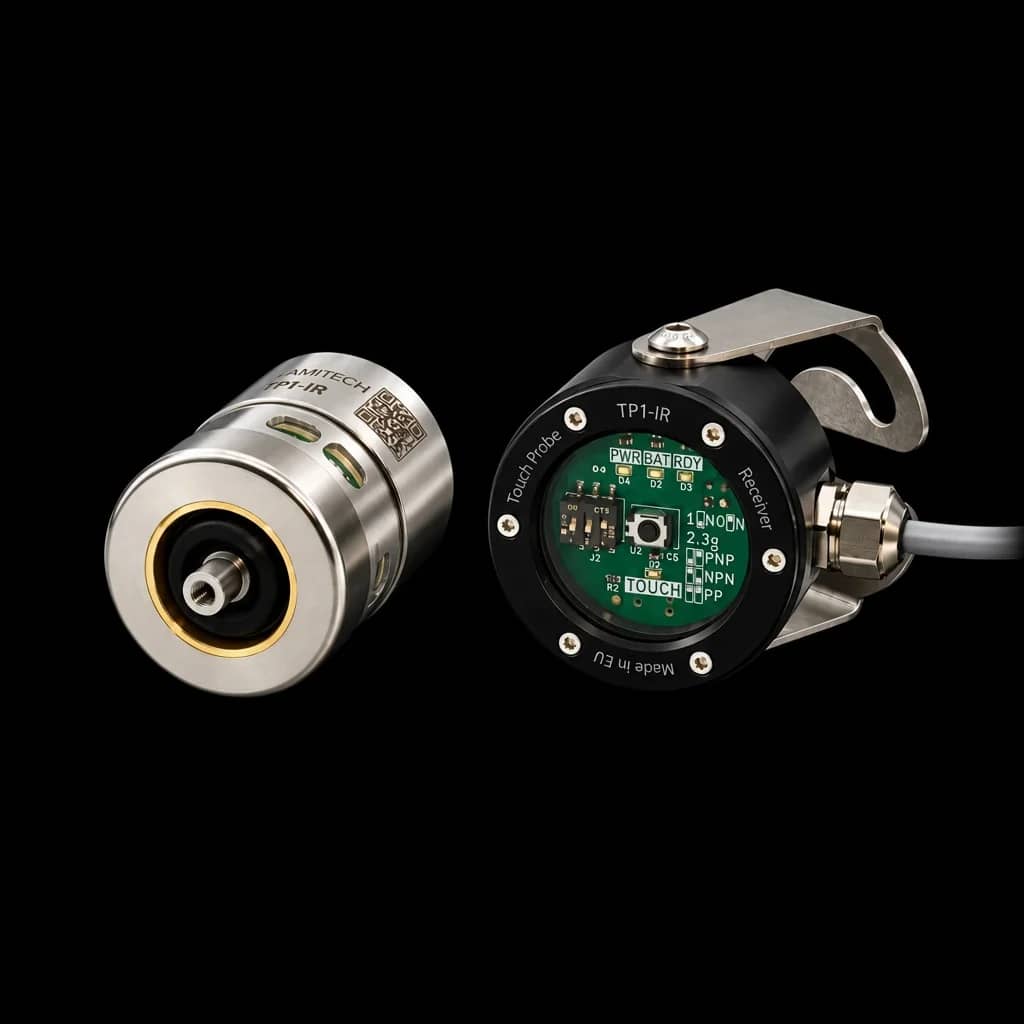

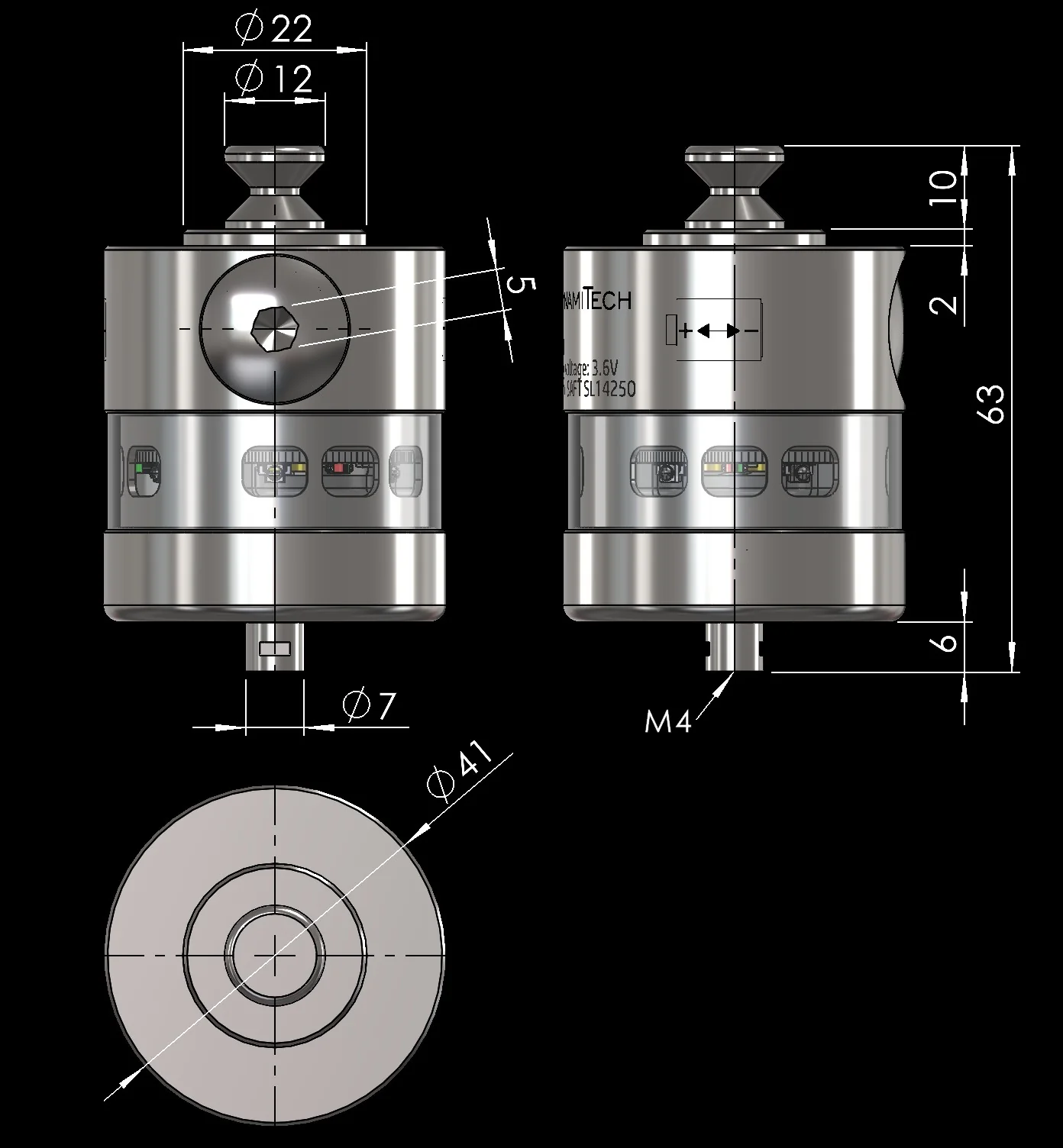

1× Dotyková sonda TP1-IR (vysílač)
Kinematické tříbodové uložení, opakovaná přesnost 0,005 mm, krytí IP65

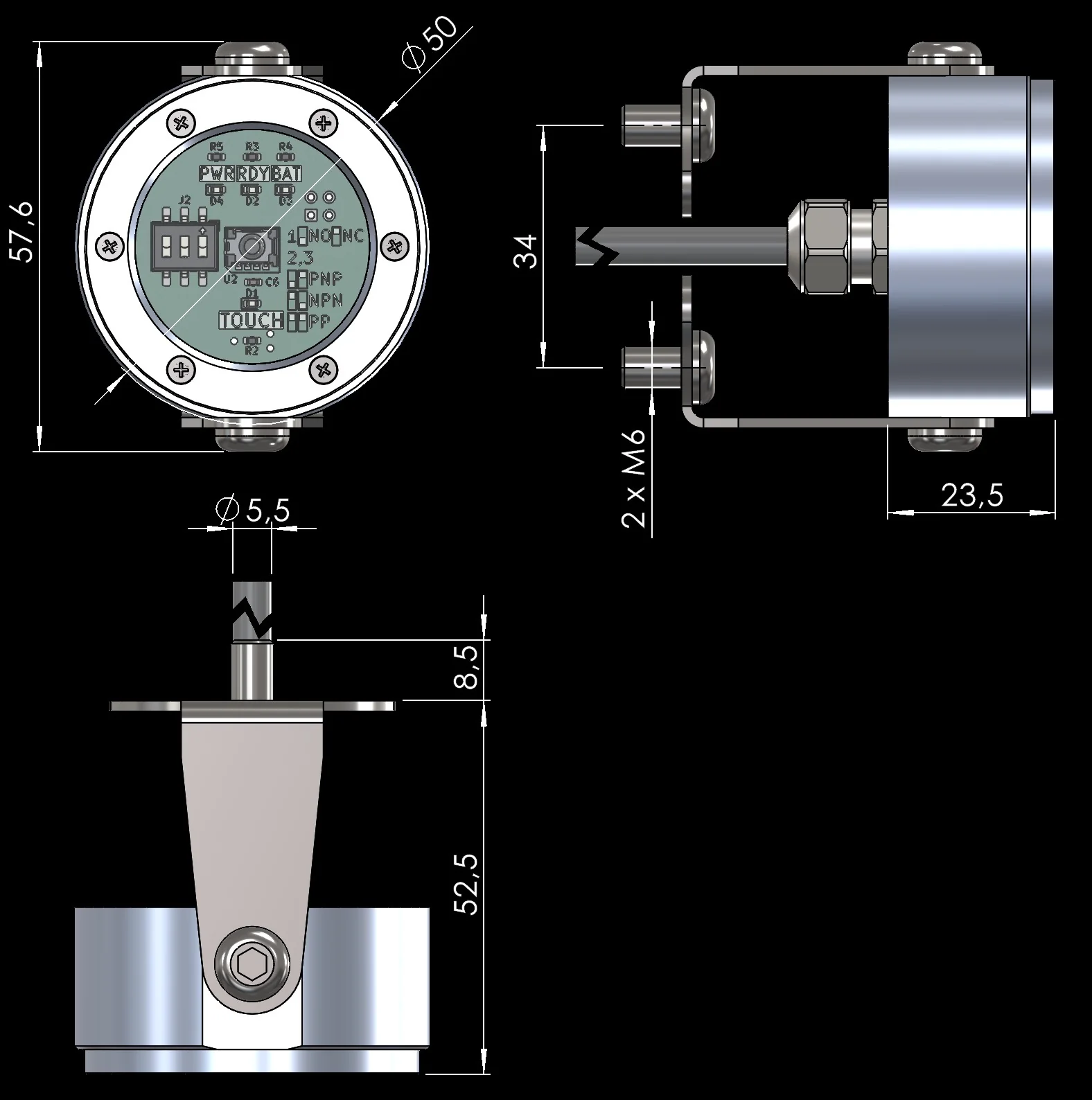

1× Přijímač TP1-IR s držákem
Kabel 5 m, 4 × 0,25 mm², výstupní signály Touch a Ready
1× Baterie SAFT LS14250
Lithiová 3,6 V / 1,2 Ah, ≈ 800 dní v pohotovostním režimu
1× Seřizovací nářadí
Pro vycentrování doteku a seřízení sondy
Dotek se závitem M4, upínací stopka CS16 a základová deska BP58 se objednávají samostatně.
Zapojení

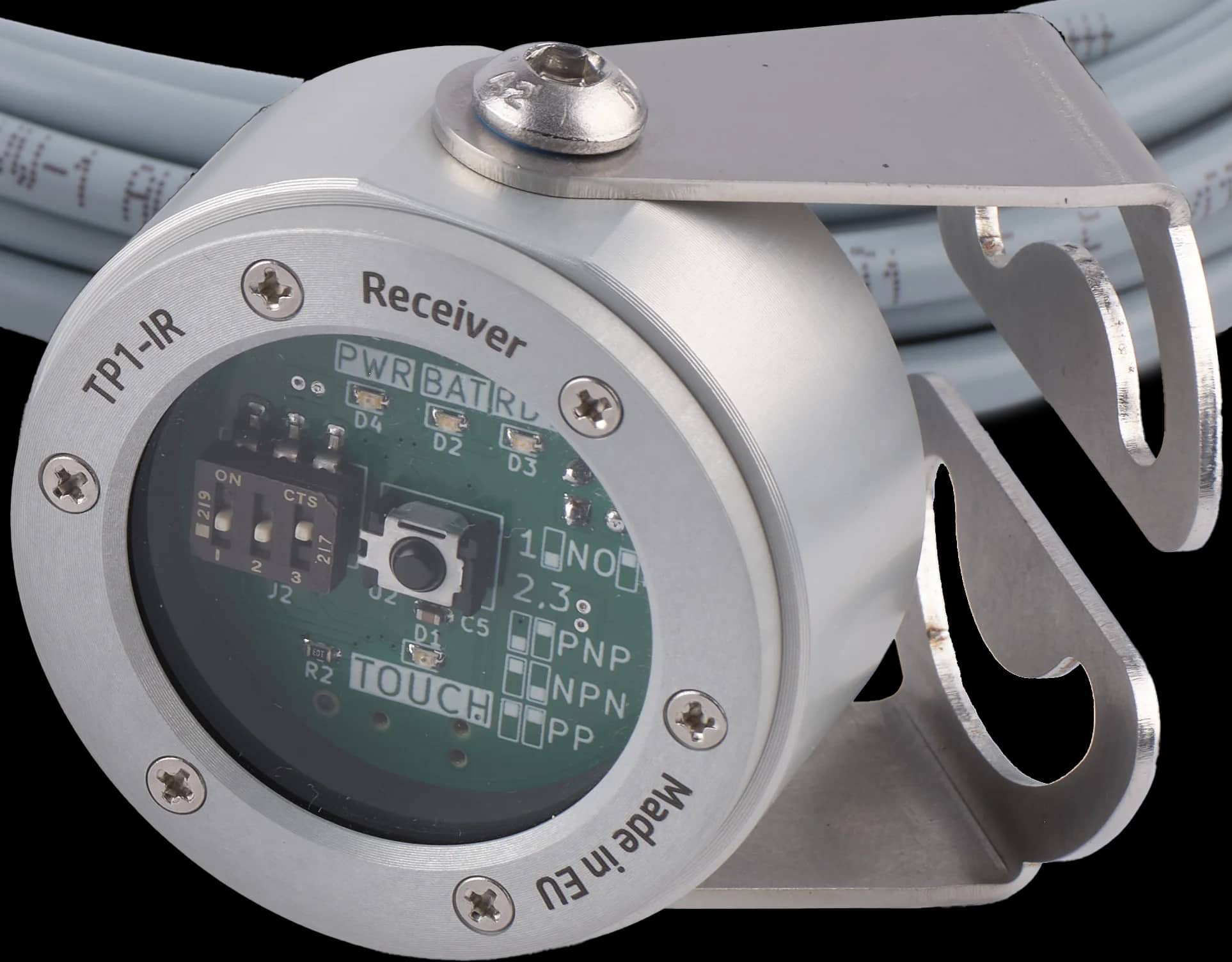

Nastavuje se přepínačem na desce plošného spoje přijímače, kde je význam přepínačů i vyobrazen.
Časování výstupních signálů
Provozní nastavení
Sonda má dva režimy: pohotovostní a provozní. Vychýlení doteku ji probudí do provozního režimu a aktivuje signál READY; po nastavené době nečinnosti se vrátí do pohotovostního.
P1
Střída PWM signálu IR LED
Vyzařovaný výkon podle vzdálenosti od přijímače. Vyšší střída zkracuje životnost baterie; údaje o dosahu a životnosti platí pro tovární hodnotu.
- 10 %P1 = 1
- 20 %Z výrobyP1 = 2
- 30 %P1 = 3
- 40 %P1 = 4
- 50 %P1 = 5
P2
Přechod do pohotovostního režimu
Doba nečinnosti od posledního vychýlení, než sonda usne. V pohotovostním režimu nevysílá a READY je neaktivní.
- 1 minZ výrobyP2 = 1
- 2 minP2 = 2
- 10 minP2 = 3
- 20 minP2 = 4
