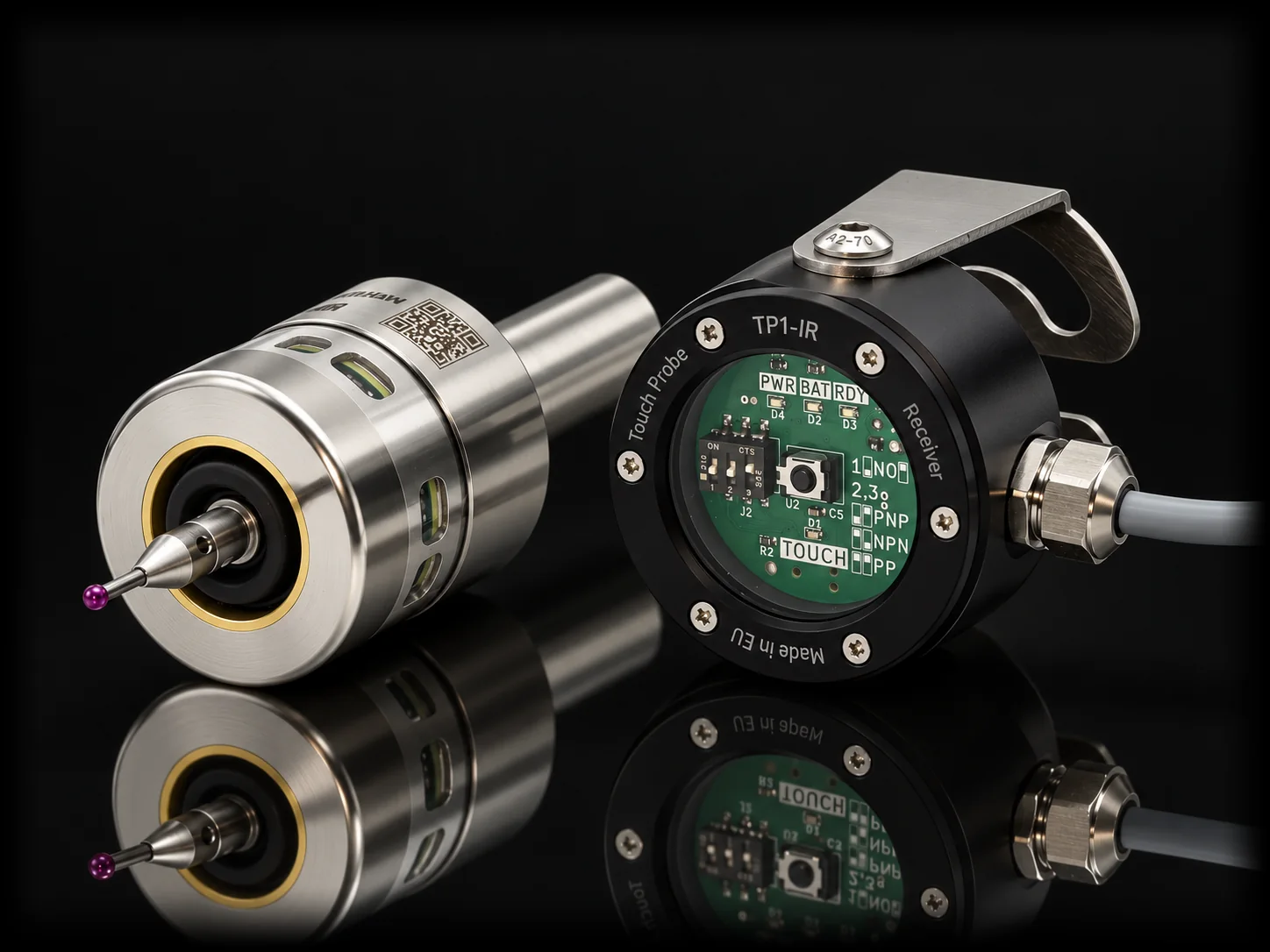

TP1-IR
Žádný kabel do vřetena. Infračervený přenos do přijímače. Pokaždé stejných 0,005 mm.
Postavená pro dílnu.
Nerezové tělo, krytí IP65 proti chladicí emulzi, oleji a třískám, a kabel je možné vést v ocelové chráničce.
Rychle tam, rychle zpět.
Měření rychlostí až 2 m/min, signál Touch dvě milisekundy za dotekem. I s dlouhým dotekem.
Nastavená za pár minut.
Výstup nastaví jeden přepínač. Na Siemens, Heidenhain, Fanuc, Haas, Mach3 i LinuxCNC stejně.
Chladicí kapalina, třísky a občasná kolize.

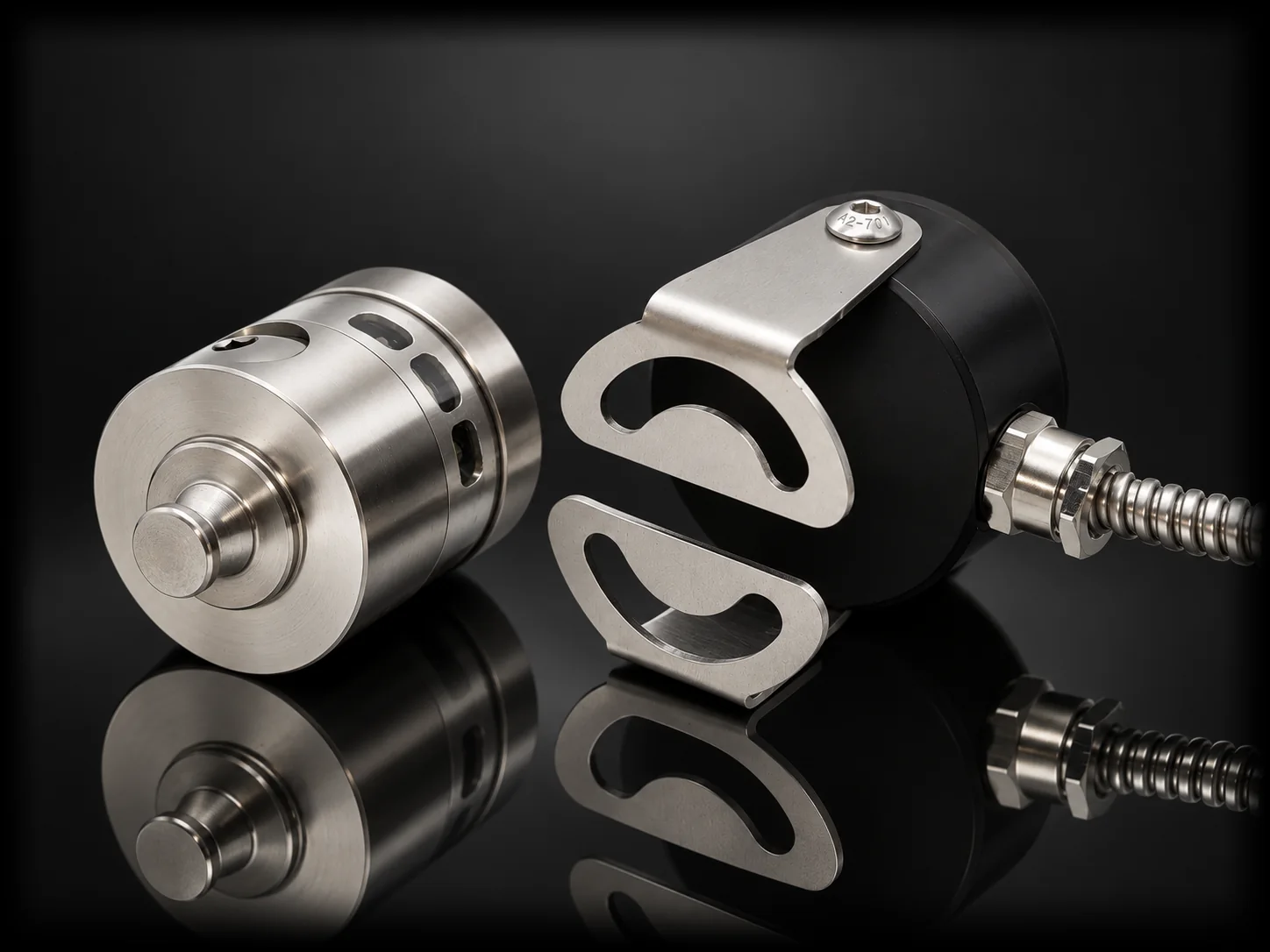

Sonda je z nerezové oceli a utěsněná v krytí IP65: chladicí emulze, řezný olej, třísky a prach z dílny zůstávají venku a právě to těsnění udržuje kinematické uložení dost čisté na to, aby se opakovalo. Kabel k přijímači je možné vést v ocelové chráničce, takže horká tříska, která na něj dopadne, neukončí směnu.
- Krytí
- IP65
- Pracovní teplota
- +10 až +40 °C
Řídicímu systému to už řekla.
Signál Touch následuje dotek s odstupem dvou milisekund, nebo tří při prvním vychýlení, než se sonda probudí z pohotovostního režimu. Můžete tedy najíždět rychloposuvem, měřit až 2 m/min a odebrat další bod bez čekání, s dlouhým dotekem stejně jako s krátkým.
- Měřicí rychlost
- 2 m/min
- Touch se zpožděním
- 2 ms
Mluví jazykem vašeho stroje.

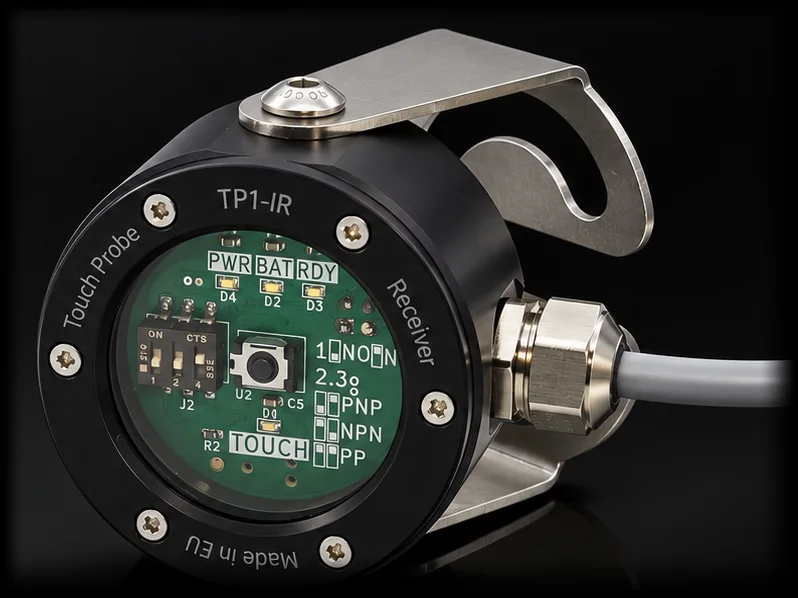

Přepínač na desce přijímače nastaví výstup tak, jak ho čeká váš řídicí systém: spínací nebo rozpínací, PNP, NPN nebo push-pull. Signály Touch a Ready odcházejí pětimetrovým kabelem, při napájení 5 až 24 VDC. Siemens, Heidenhain, Fanuc, Haas, Mitsubishi, Mach3 i LinuxCNC jsou tak vzdálené třemi jezdci a svorkovnicí.
- Napájení
- 5 – 24 VDC
- Kabel
- 5 m
Nic v cestě.
Signál odchází ze sondy jako infračervené světlo 950 nm a dorazí k přijímači až na 5 m při přímé viditelnosti. Žádný kabel vedený vřetenem, nic, co by se zachytilo při výměně nástroje, nic, co by se dalo přeříznout.
- Dosah
- 5 m
- Infračervený přenos
- 950 nm
Probudí se ve chvíli, kdy se jí dotknete.
Vychýlení doteku sondu probudí, ta vyšle signál a po nastavené době nečinnosti se vrátí do pohotovostního režimu. Jedna baterie SAFT LS14250 vydrží přibližně 800 dní čekání a přibližně 150 hodin měření.
- Pohotovostní režim
- ≈ 800 dní
- Provozní režim
- ≈ 150 h
Dotek, Touch, Ready. V tomto pořadí.
Časování výstupních signálů
Dvě věci k rozhodnutí. Nic k dohledávání.
Výstup jsou dvě volby: jaký je klidový stav a jak se budí. Obě se nastaví jedním přepínačem na přijímači, vedle kterého je vytištěná legenda. Žádná varianta na míru řídicímu systému, nic k pájení a nic, co by muselo být rozhodnuté dřív, než sonda odejde.
- Stav signálu
- NO · NC
- Typ signálu
- PNP · NPN · Push-Pull
Nastavuje se přepínačem na desce plošného spoje přijímače, kde je význam přepínačů i vyobrazen.
Dva parametry, nastavené samotným dotekem.
P1 přizpůsobí střídu infračerveného vysílání vzdálenosti, na které pracujete. P2 určuje, jak dlouho sonda zůstane vzhůru, než usne. Oba se zadávají dotykem doteku a sonda je potvrdí svou LED. Bez softwaru, bez kabelu, bez připojování.
- P1 · Střída PWM signálu IR LED
- 10 % – 50 %
- P2 · Přechod do pohotovostního režimu
- 1 min – 20 min
A čísla, pro pořádek.
- Opakovaná přesnost
- 0,005 mm
- Dosah
- 5 m
- Krytí
- IP65
- Měřicí směry
- ±X, ±Y, -Z
Nasaďte ji do vřetena.

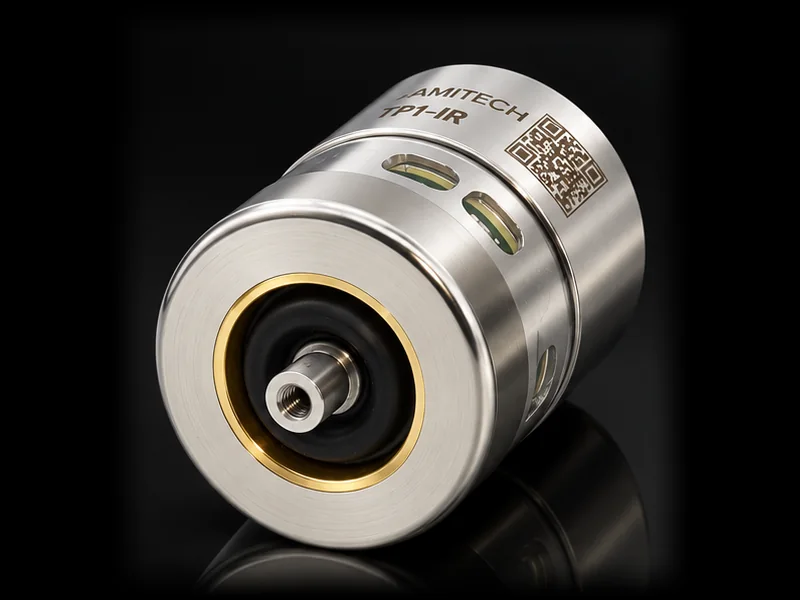

TP1-IR se dodává jako sonda. Dotek se závitem M4, upínací stopka CS16 a základová deska BP58 se objednávají spolu s ní. Při objednání dohromady dorazí sestava vycentrovaná a připravená na stroj.
